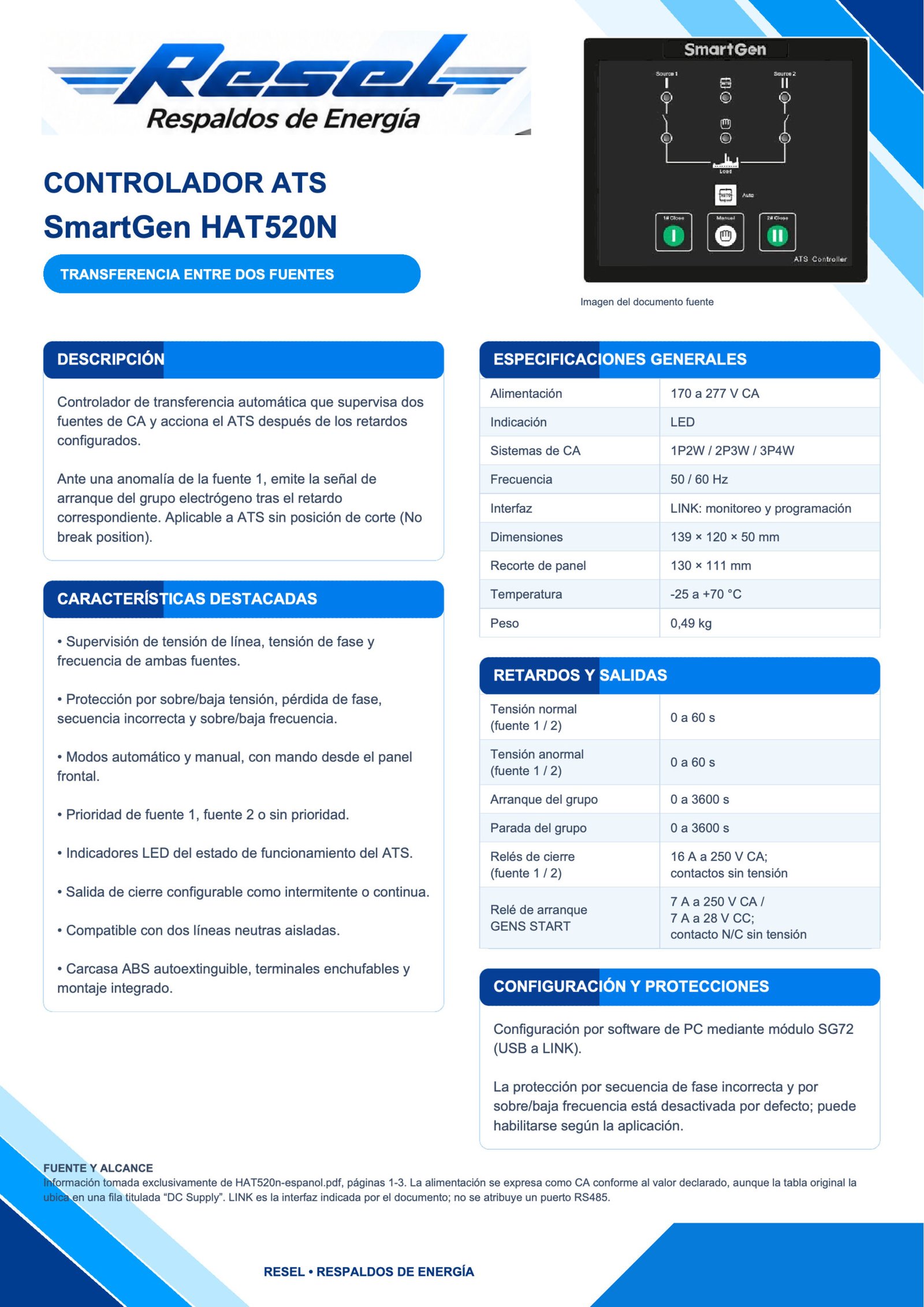

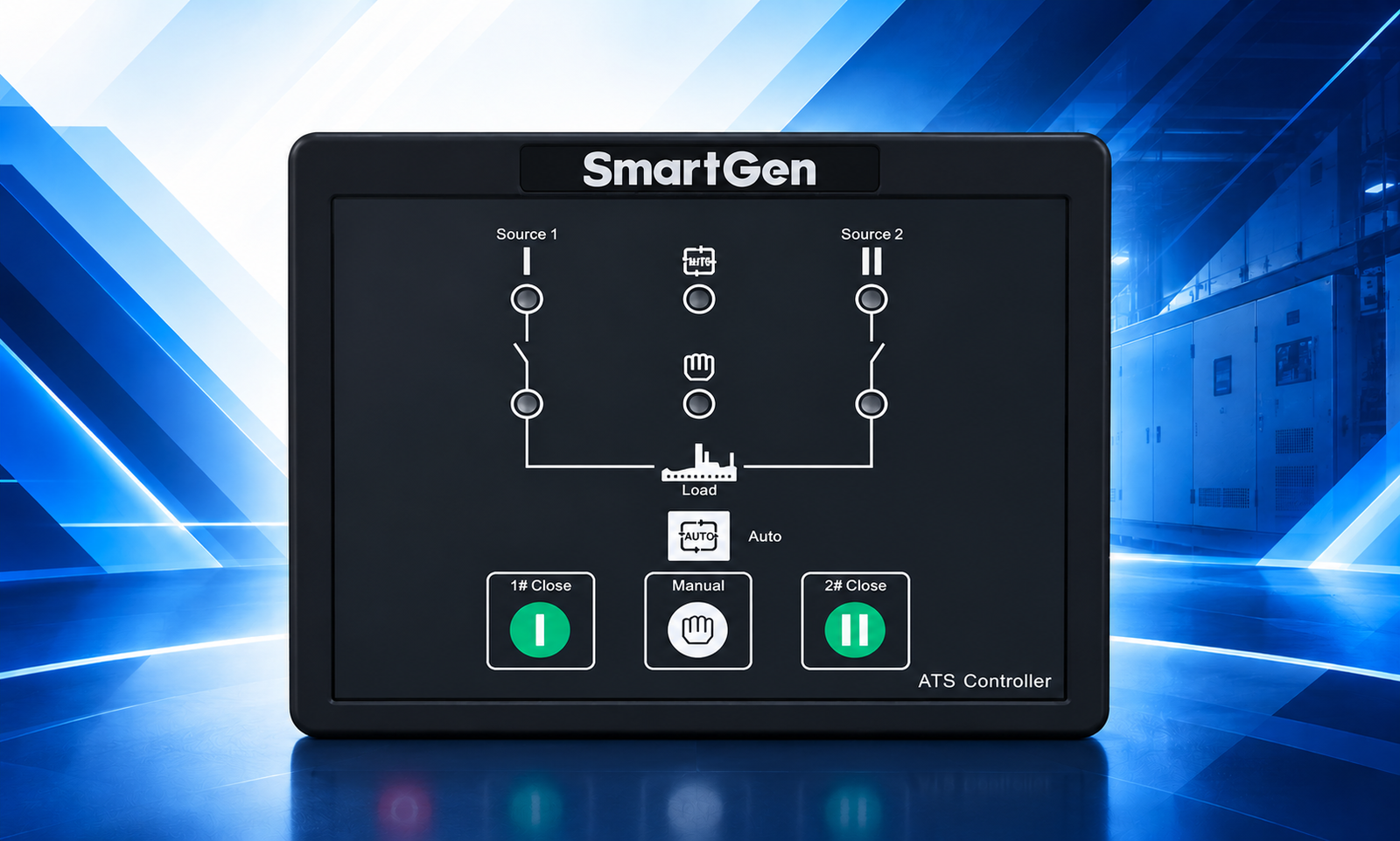

Controlador ATS HAT520N
El HAT520N ofrece una solución de control para sistemas de transferencia automática ATS, con supervisión de dos fuentes de alimentación monofásicas o trifásicas. Su microprocesador permite medir la tensión y detectar anomalías como pérdida de suministro, sobretensión, baja tensión, variaciones de frecuencia, pérdida de fase y secuencia de fases incorrecta.Ante una falla de la fuente principal, el controlador emite la señal de arranque del grupo electrógeno una vez cumplido el retardo configurado y gestiona la transferencia según las condiciones del sistema. Esta temporización permite establecer una respuesta controlada frente a las variaciones del suministro.Además, su puerto LINK permite implementar funciones de control, medición y comunicación remotos, facilitando la supervisión de la instalación. Una opción especializada para automatizar la gestión del respaldo energético y mantener un mayor control sobre la disponibilidad de alimentación eléctrica.
COTIZAR PRODUCTO• Supervisión de dos fuentes de alimentación: medición y visualización de los siguientes parámetros en cada fuente:
- Tensiones de línea: Uab, Ubc y Uca.
- Tensiones de fase: Ua, Ub y Uc.
- Frecuencia, expresada en Hz.
• Detección de anomalías eléctricas: sobretensión, baja tensión, pérdida de fase, secuencia de fases incorrecta, sobrefrecuencia y baja frecuencia. Las protecciones por secuencia de fases y frecuencia están desactivadas de fábrica y pueden habilitarse mediante configuración.
• Configuración desde PC: ajuste de parámetros mediante software y módulo de comunicación SG72 (USB a LINK) u otro adaptador compatible.
• Retardos de restablecimiento configurables: de 0 a 60 segundos para cada fuente de alimentación.
• Retardos de falla configurables: de 0 a 60 segundos para cada fuente de alimentación.
• Temporización del grupo electrógeno: retardos de arranque y parada ajustables de 0 a 3600 segundos.
• Selección desde el panel frontal: prioridad de la fuente 1, prioridad de la fuente 2, funcionamiento sin prioridad y modo automático o manual.
• Salidas de cierre configurables: funcionamiento por pulsos o mediante señal continua.
• Compatibilidad con dos fuentes cuyos neutros estén aislados entre sí.
• Control manual de la transferencia: permite accionar el cierre hacia la fuente 1 o la fuente 2 mediante los botones del panel frontal.
• Indicadores LED frontales: permiten identificar el estado de funcionamiento del sistema ATS.
• Relés de cierre para las fuentes 1 y 2: contactos libres de potencial con capacidad de 16 A a 250 V CA, para el mando del mecanismo de transferencia compatible.
• Relé de arranque del grupo electrógeno: contacto normalmente cerrado (NC), libre de potencial, con capacidad de 7 A a 250 V CA o 7 A a 28 V CC.
• Compatibilidad con distintas configuraciones de corriente alterna:
- Trifásica de cuatro hilos.
- Dos fases y tres hilos.
- Monofásica de dos hilos.
• Diseño compacto y modular: carcasa de ABS autoextinguible, terminales enchufables y montaje empotrado para facilitar la instalación.
